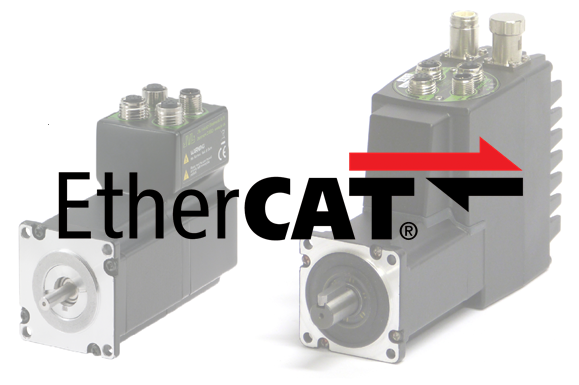

EtherCAT (Ethernet) mit CiA402-Antriebsprofil für MAC motor® und ServoStep
PRESSEMITTEILUNG: November 2018
Birkerød, Dänemark - JVL Industri Elektronik A/S, ein weltweit führender Hersteller auf dem Gebiet der integrierten Servo- und Schrittmotoren, stellt das CiA402-Antriebsprofil und Synchronisation für EtherCAT vor.
Bereit für Industry 4.0 und IIoT (Industrial IoT)
Das JVL EtherCAT-Modul ist mit zwei Ethernet-Anschlüssen und einem eingebauten Switch ausgestattet, wodurch eine Linien-, Stern-, Baum- und Ring-Topologie ohne zusätzliche teure Hardware möglich ist. Das JVL EtherCAT-Modul verfügt über mehrere LEDs, mit denen Techniker und Bediener eine schnelle Statusübersicht erhalten. Im Modul sind optoisolierte I/Os integriert, die die Steuerung weiterer Sensoren usw. ohne externe E/A-Module ermöglichen. Dies minimiert die Anzahl der Geräte im Netz und reduziert die Kabelkosten.
Alle Steckverbinder sind robuste M12-Stecker, die für raue Einsatzbedingungen in industriellen Umgebungen geeignet sind.
Darüber hinaus sind alle Register im JVL MAC motor® über die EtherCAT-Verbindung zugänglich, was eine vollständige Kontrolle der Motorkonfiguration und -bewegung ermöglicht.
Das JVL EtherCAT -Modul ist sehr einfach zu bedienen und kann über ein vordefiniertes Setup konfiguriert werden. Die Inbetriebnahme ist mit der JVL MacTalk-Anwendungssoftware sehr einfach.
EtherCAT Industrial Ethernet
Das EtherCAT-Modul mit CiA402-Antriebsprofil für JVL Servo- und Schrittmotoren unterstützt die Betriebsarten CSP (synchronisierte Position) und CSV (synchronisierte Geschwindigkeit) sowie die älteren Modi Profilposition, Profilgeschwindigkeit und zahlreiche Referenzfahrtmethoden. Die synchronisierten Zykluszeiten für den integrierten MIS Schrittmotor können 1, 2, 3 und 4 ms betragen. Die Zykluszeiten für integrierte MAC Servomotoren betragen 1 und 2 ms. Bei beiden beträgt der Jitter maximal ±1µs.
Die mit EtherCAT ausgestatteten JVL Motoren sind Plug & Play-kompatibel mit den SPS von Beckhoff sowie kompatibel mit anderen Herstellern von EtherCAT-Mastern wie Omron, Lenze, Trio und anderen.
Hier erfahren Sie mehr: www.EtherCAT.org.
Praktische Funktionen
Die Verkabelung ist lästig? Mit dem eingebauten Ethernet-Switch lassen sich Kabel von einem EtherCAT-Motor zum nächsten durchschleifen, was eine Linien- und Ring-Topologie ohne zusätzliche Hardware ermöglicht.
Auf der Motorseite ist einer der großen Vorteile der integrierten Servo- und Schrittmotoren von JVL, dass kein separater Servotreiber oder Controller im Schaltschrank benötigt wird. Daraus ergeben sich viele weitere Vorteile wie Platzersparnis im Schaltschrank, Reduzierung der Anzahl von Motor- und Encoder-Kabeln, Zeit- und Kostenersparnis für Verkabelung, Vermeidung von elektrischen Störungen dank interner Verkabelung und Eliminierung von Installationsfehlern zwischen Treiber und Motor.
Darüber hinaus vereinfacht sich der Service, da Motor und Controller als integrierte Einheit ausgetauscht werden können. Dies ergibt minimale Stillstandszeiten und maximale Produktion.
Ein ganz besonderer Vorteil ist die Möglichkeit, dass der Anwender das Ethernet-Protokoll über eine Aktualisierung der Firmware mit der MacTalk-Software wechseln kann.
Weitere Informationen sind erhältlich bei:
JVL Industri Elektronik A/S Deutschland, Moltkestr. 24, 72762 Reutlingen, Deutschland, Tel. +49 7121 1377260, E-Mail: jvldrives@jvl.dk, Web: www.jvldrives.de
Über JVL - JVL ist weltweit führend in der Entwicklung und Produktion von effizienten und kompakten integrierten Servomotoren und integrierten Schrittmotoren. MAC motor® ist eine Serie von integrierten bürstenlosen Servomotoren (bis 4500 W und 13,5 kW Peak) und ServoStep ist eine Serie von integrierten Schrittmotoren (bis 25 Nm). Sowohl die Servomotor- als auch die Schrittmotorserie umfasst Motor, Controller, Nano-SPS, Encoder und Bussystem, die in einer kompakten Einheit integriert sind. Alle Industrial-Ethernet-Protokolle wie Profinet, EtherNet/IP, EtherCAT, Sercos III, ModbusTCP und Powerlink sind verfügbar.
JVL verfügt über mehr als 25 Jahre Erfahrung mit Motion Control und ist bekannt für die Entwicklung und Produktion von hochspezialisierten integrierten Motoren mit Industrial Ethernet und kundenspezifischen Anpassungen. Die enge Zusammenarbeit mit Kunden und Partnern führt zu kosteneffektiven und technisch optimierten Lösungen sowohl für einfache als auch komplexe Motion-Control-Anwendungen.
JVLs breite Auswahl an Qualitätsprodukten für Motion-Control-Anwendungen umfasst: integrierte bürstenlose Servomotoren, integrierte Schrittmotoren, AC Servo-Motorsteuerungen, Motortreiber (DC, AC und Stepper), Bremsen, Getriebe und HMI-Touchpanels.
JVL verfügt über mehr als 25 Jahre Erfahrung mit Motion Control und ist bekannt für die Entwicklung und Produktion von hochspezialisierten integrierten Motoren mit Industrial Ethernet und kundenspezifischen Anpassungen. Die enge Zusammenarbeit mit Kunden und Partnern führt zu kosteneffektiven und technisch optimierten Lösungen sowohl für einfache als auch komplexe Motion-Control-Anwendungen.
JVLs breite Auswahl an Qualitätsprodukten für Motion-Control-Anwendungen umfasst: integrierte bürstenlose Servomotoren, integrierte Schrittmotoren, AC Servo-Motorsteuerungen, Motortreiber (DC, AC und Stepper), Bremsen, Getriebe und HMI-Touchpanels.
